重机JUKI,1900A套结机断线的排除方法及故障代码

[复制链接]
发表于 2020-10-20 13:37:16 | 显示全部楼层 |阅读模式
1:重机1900A套结机断面线的排除方法



用重机1900A套结机加固裤子的裤襻,缝纫速度每分钟2 400转,经常会发生断面线的情况。针对上述问题,笔者认为电子套结机和机械式套结机的断面线解决方法基本相同,其排除方法如下。

(1)主要对摆梭中A、B、C、D的4个位置进行检查(图1),查看这些位置是否有受损、毛刺或秃尖等现象,如果有,应修磨、抛光受损部位,确保摆梭质量。





图1

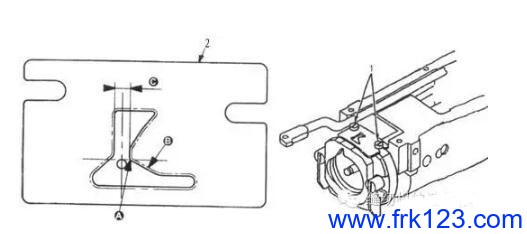

(2)摆梭盖板弹簧的位置要调整好(图2),它的左右位置是让机针中心和槽宽 的中心达到一致;它的前后位置是让机针后面和角 部达到一致。另外如果 部位有伤痕,就会发生断面线现象,如果前后、左右位置发生错位,还会产生梭梳夹线、断线。





图2

(3)缝纫机速度达到每分钟2 400转时,面线会出现断线现象。正确的选择是普通套结机的速度一般在每分钟1 800~2 300转之间。如果上述两点都已达标,还应检查缝线、机针等质量是否完好。

2:重机1900ASS电脑套结机底线问题解决方法

重机1900ASS电脑套结机底线老是从梭壳里跑出来的解决方法:旋梭在工作时,由于梭芯旋转的惯性作用,使缝线成圈的从梭芯上松开,并通过梭芯套和梭芯的间隙排出,当缝纫机停止时,梭芯空转,底线会放的太松,会导致底线断线或底线从梭皮脱出。如果底线是丝光线的话,就会更加严重。为防止梭芯空转,可采用以下方法加以排除。

(1)在条件允许的情况下,选用细的缝线作为底线,卷绕底线时尽量把张力放松。
(2)应使用无后冲力弹簧的梭芯套,就是装有防止空转簧片的梭芯套。
(3)使用有磁性的梭芯套,这种梭芯套仅对铁梭芯有效。
(4)把缝纫速度调至每分钟2000转左右。
(5)梭芯装入梭壳时,采用反方向装入法。

3:重机LK-1900A高速电子套结机出现错误代码 “E9130E”的解决方法


出现错误代码“E9130E”,主要是夹线原点检索故障。

(1)首先检查机械各部位的负荷是否有异常,可轻轻转动。

(2)有可能驱动回路没有电(24V),在SDC基板试一下。

(3)检查传感器插头部位有无松动或断线,检查INT基板上的CN65黄线插头有无脱落,检查传感器安装位置是否正确。

如果以上检查都正常的话,可能传感器已损坏,应更换新的传感器。

4:1900A套结机故障代码

E7机器锁定。
E10图案没有异常。
E30针标上位置异常。
E40超过缝制区域。
E43扩大异常。
E45图案数据异常。
E50暂停。
E220补充润滑油的通知。
E221补充润滑油警告异常。
E302机头翻倒异常。
E303Z00相检测异常。
E305切线切刀位置异常。
E306抓线位置异常。
E730变换器A不良。
E731变换器B不良。
E733马达反转。
E811电压过高异常。
E813电压过低异常。
E901马达驱动器不良。
E903脉冲马达电源异常。
E904继电器电源异常。
E905,Sdc电路板过热。
E906,Maln电路板过热。
E907,X原点检索异常。
E908,Y原点检索异常。
E910压脚原点检索异常。
E913抓线原点检索异常。
E914传送异常。
E915操作盘部分电路通信不良。
E916Maln电路SDC电路板通讯异常。
E943Maln存储器写入不良。
E946int存储器写入不良。
