[平缝机] 电脑平缝机圆刀两种剪线凸轮的比较

  [复制链接]
发表于 2013-7-2 16:18:37 | 显示全部楼层 |阅读模式
本帖最后由 hcq430 于 2013-7-2 16:20 编辑

        最近特别留意各种圆刀剪线凸轮的不同之处,选比较有代表的两种凸轮,一种是中捷的圆刀凸轮,一种是森科的圆刀凸轮让大家发表自己的看法。

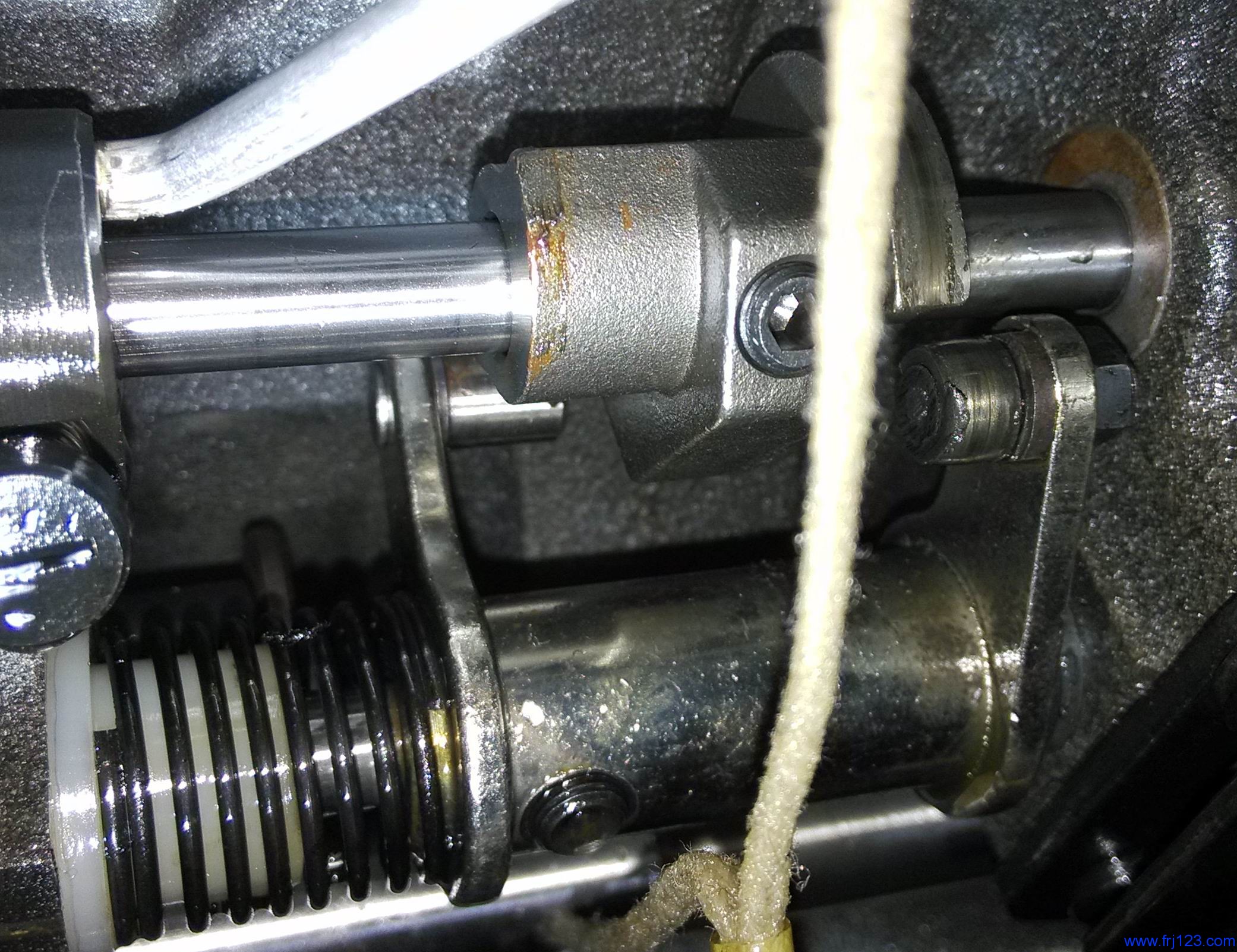

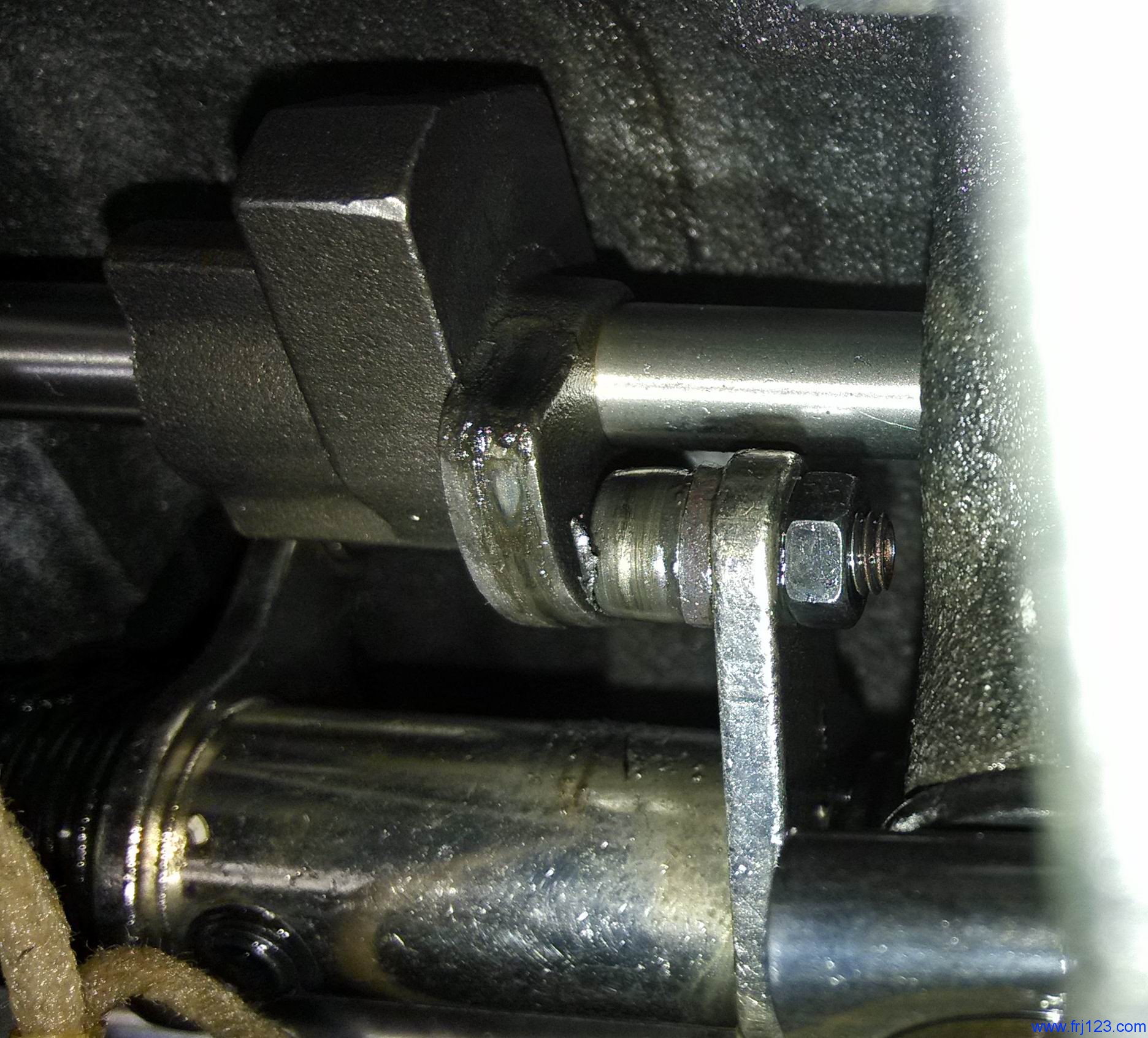

       中捷的凸轮开始有一个急速的坡度,接近90°直角,这个坡度对整个剪线机构有非常大的影响,虽然剪线速度只有250,但由于太急速,使剪线动刀架脱离凸轮轨迹,向外弹飞,直到动刀架上的限位销撞到才反弹回来,久而久之动刀架、限位销都有不同程度的磨损或变形,引起连锁反应,在动刀架脱离凸轮轨迹向外弹飞时,带动动刀也迅速剪线,由于速度太快太突然,底线受不起这突如其来的撞击,还没到与定刀相交位置,已被硬生生扯断。留意中捷的撞击痕迹。

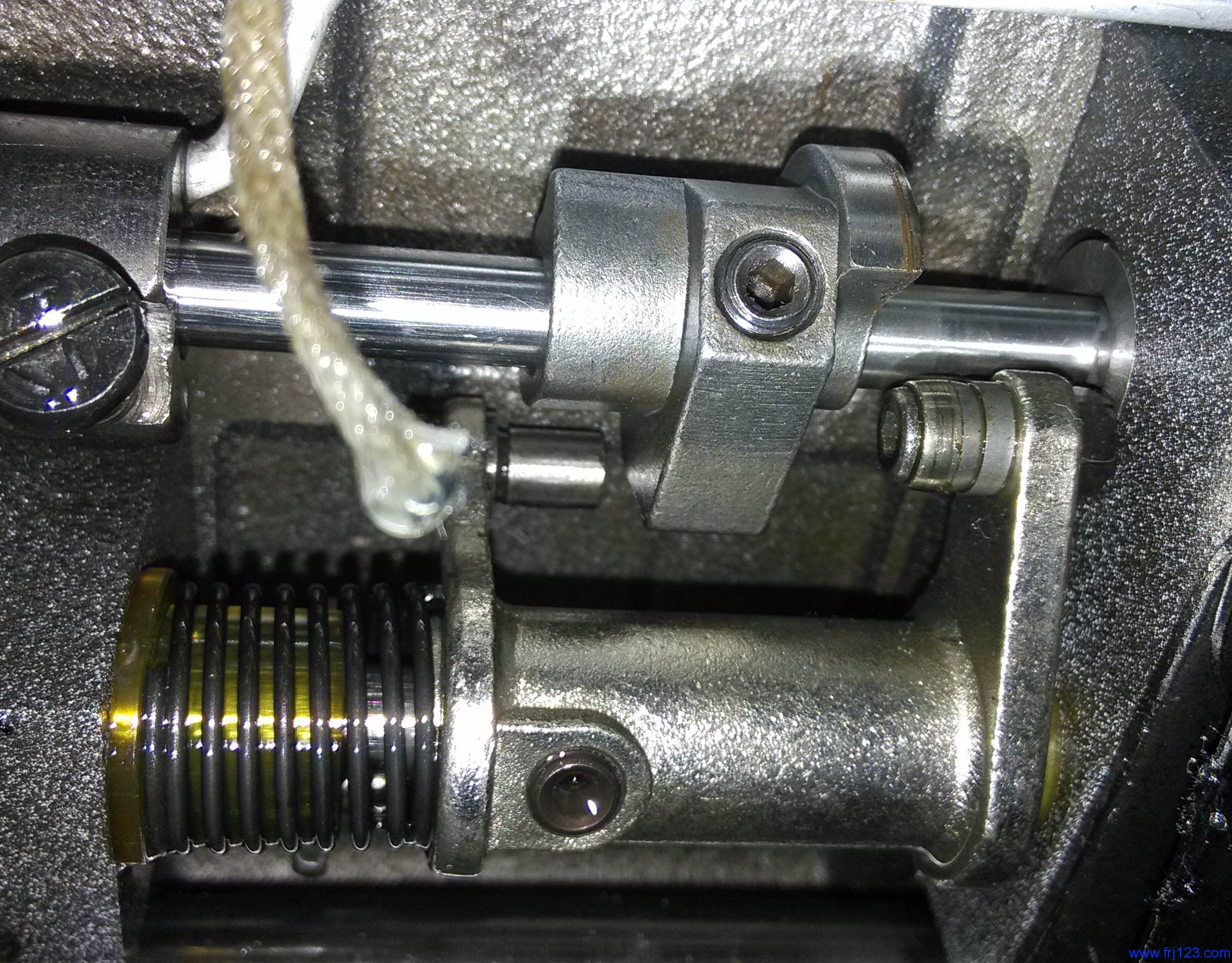

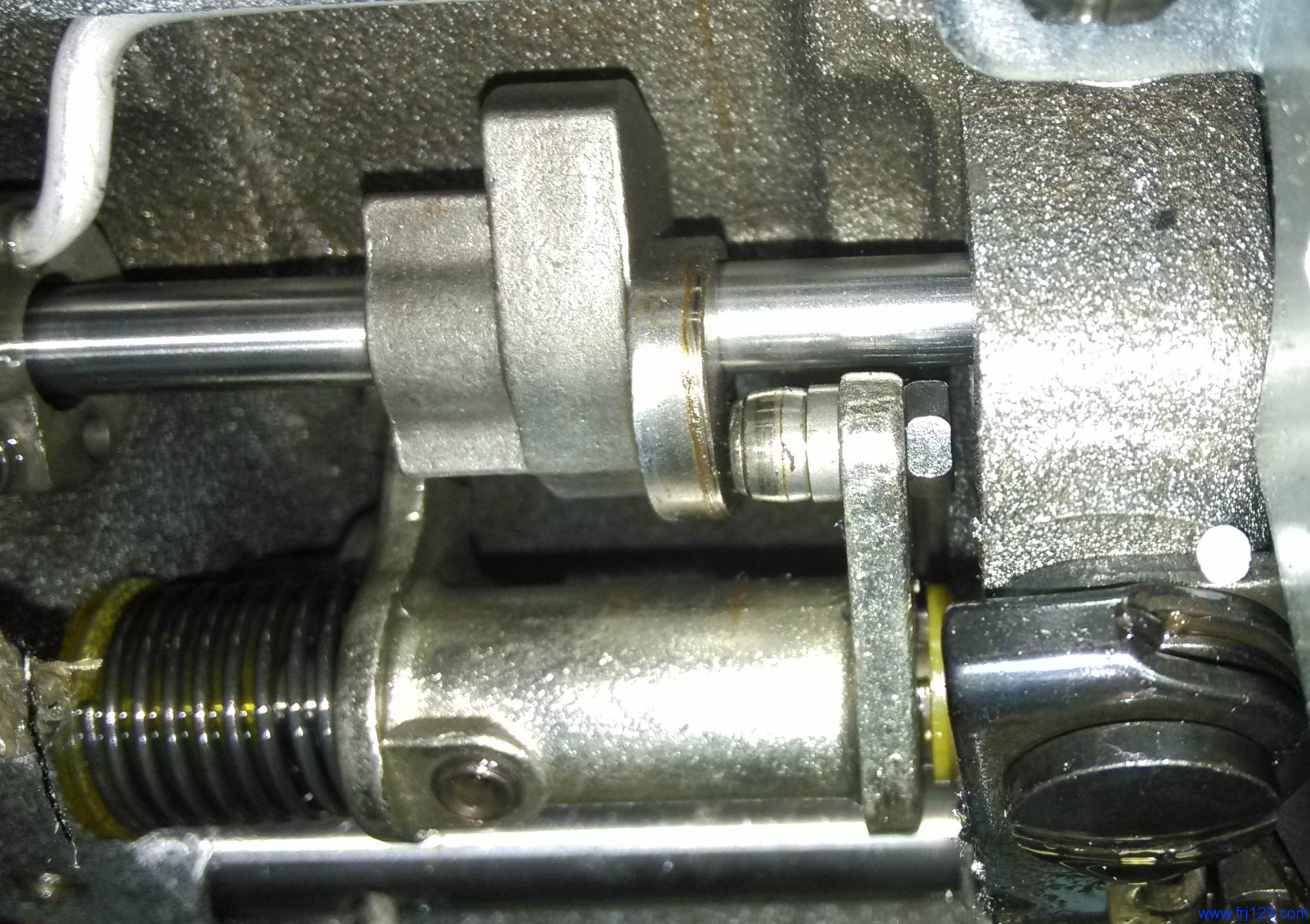

      森科的凸轮开始有一个相对比较平缓坡度,使得整个剪线机构比较柔和,尽管剪线速度350,基本上没有限位销的撞击痕迹


评分

参与人数 5经验值 +20 联盟金 +440 收起 理由
宋洪旺 + 30 顶你的小脑袋瓜,咋这么聪明的?.
浩天 + 300 赞!
小伟 + 30 崇拜你
验布机 + 10 + 30 赞!
546715894 + 10 + 50 赞!

查看全部评分

回复

使用道具 举报

发表于 2013-7-2 16:35:09 | 显示全部楼层
感谢分享心得
回复 支持 反对

使用道具 举报

发表于 2013-7-2 17:05:18 | 显示全部楼层
回复 支持 反对

使用道具 举报

发表于 2013-7-2 17:13:11 | 显示全部楼层
感谢分享.
回复 支持 反对

使用道具 举报

发表于 2013-7-2 17:43:20 | 显示全部楼层
不错的心得!谢谢你。
回复 支持 反对

使用道具 举报

发表于 2013-7-2 17:43:27 | 显示全部楼层
感谢分享
回复 支持 反对

使用道具 举报

发表于 2013-7-2 17:56:54 | 显示全部楼层
这样对照实物图进行分析,很直观,有说服力.佩服楼主观察细心和善于思考.学习了!
回复 支持 反对

使用道具 举报

发表于 2013-7-2 18:26:03 手机论坛 | 显示全部楼层
如果两台车用的时间差不多的话,对比之下中捷的剪线凸轮要差一点,楼主观察很仔细在下佩服,但建议做实验的话也要采用“”控制变量法“”o(≧v≦)o
回复 支持 反对

使用道具 举报

发表于 2013-7-2 18:53:55 | 显示全部楼层
学习学习
回复 支持 反对

使用道具 举报

头像被屏蔽
发表于 2013-7-2 19:05:13 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 反对

使用道具 举报
