下面以图片方式探讨套结机正常剪线与剪双线，高手门请直接飘过，或指正，欢迎拍砖！
|
-
(1010.27 KB, 下载次数: 2118)

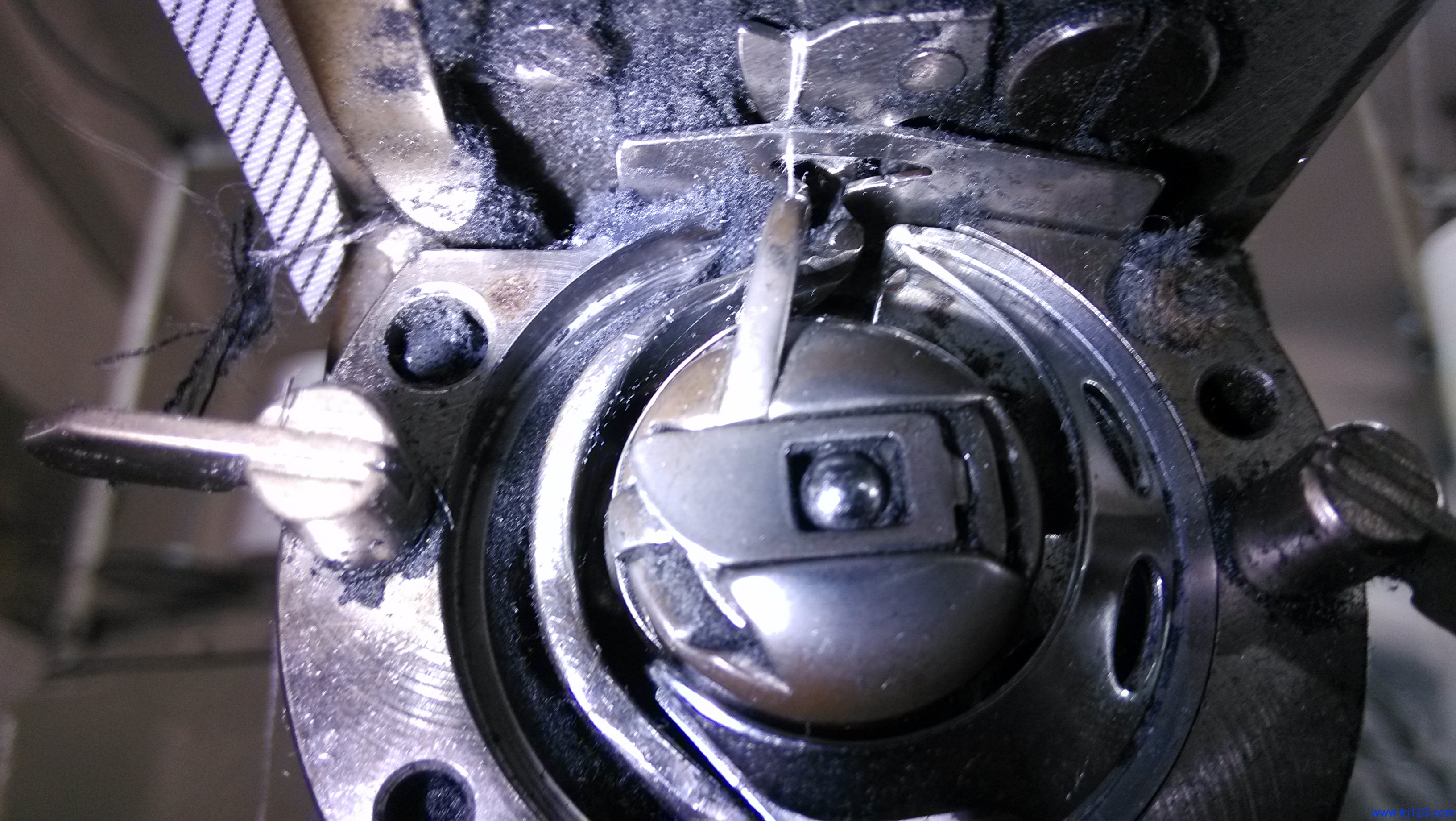

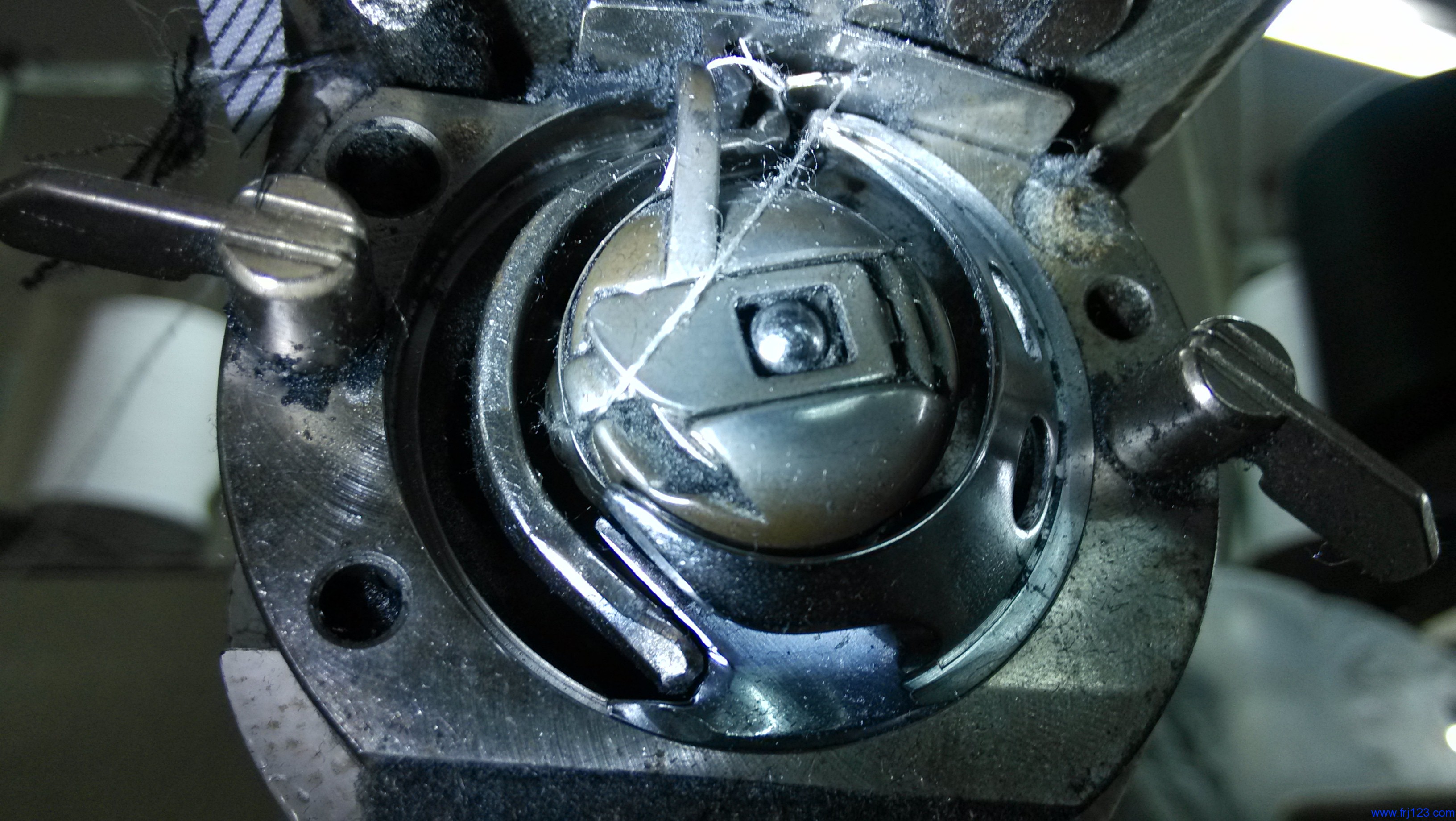

12点位置，小床勾住面线顺时针转，把面线分开两条，一条在梭尖的外面，一条在梭尖的里面 ... ... ...
-
(947.82 KB, 下载次数: 2262)

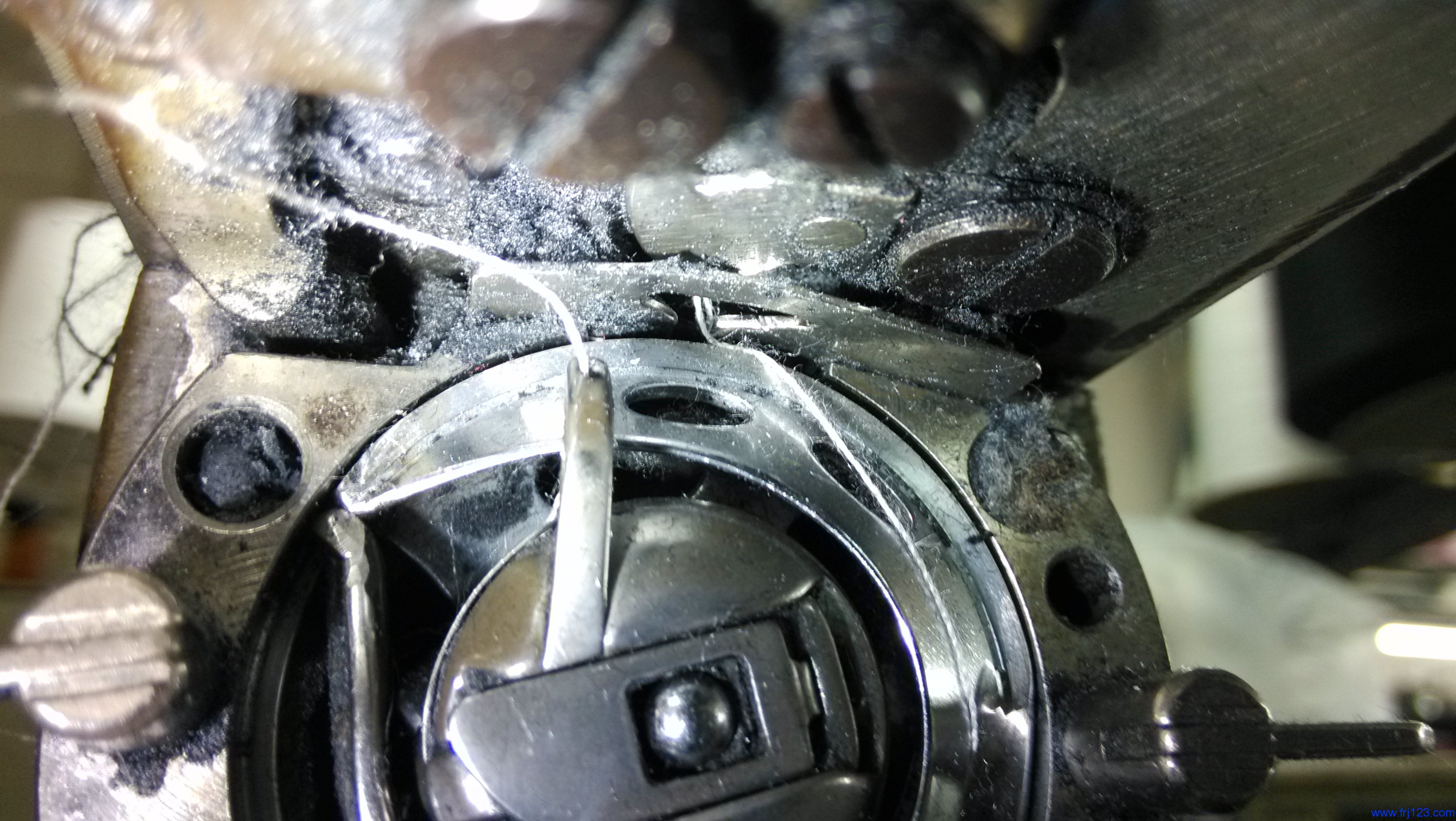

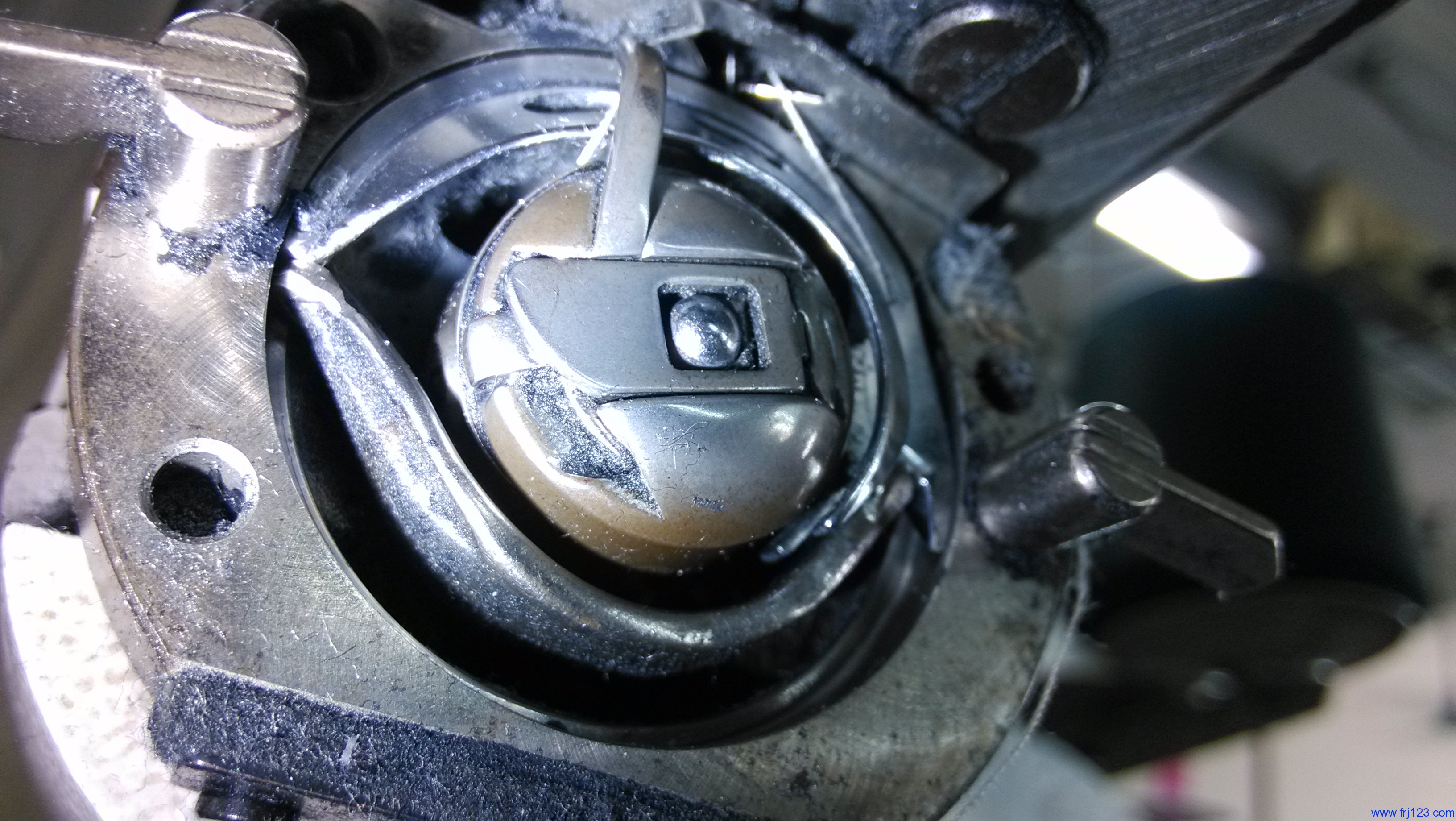

小床顺时针旋转，线环扩大
-
(938.51 KB, 下载次数: 2317)

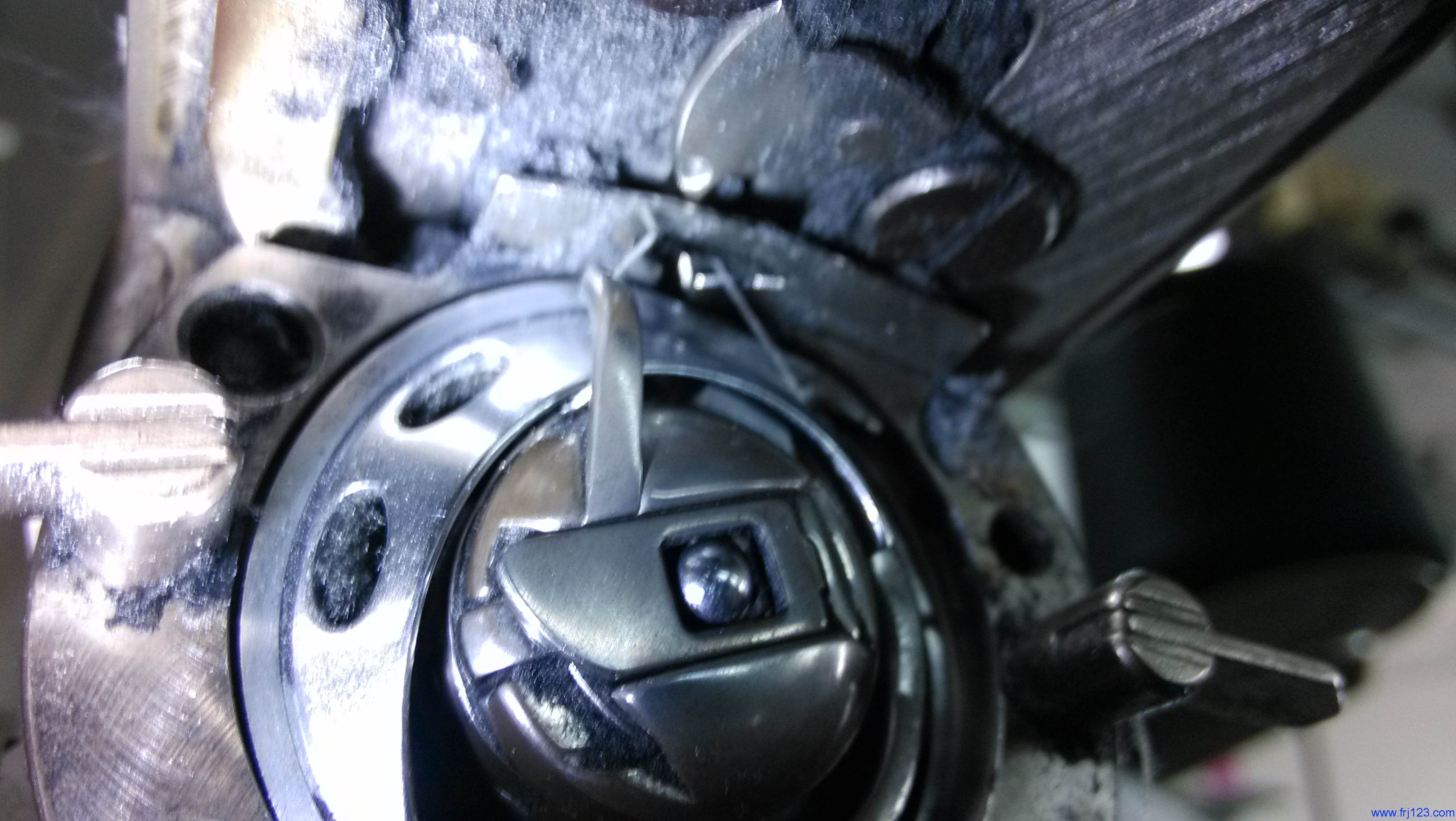

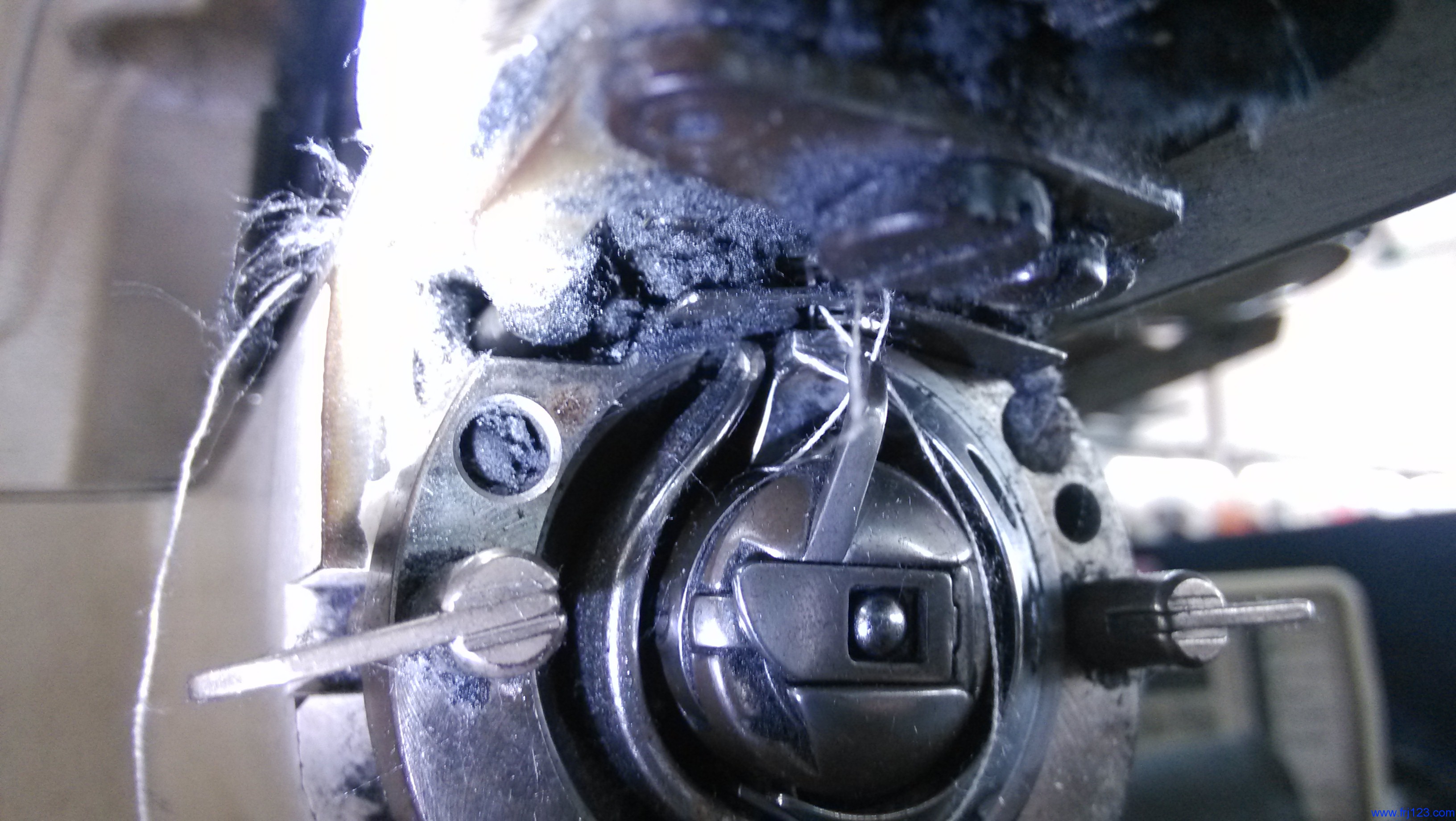

1点-2点位置线圈不断扩大，同时梭床上方的分线片也在把线分开
-
(1.1 MB, 下载次数: 2096)

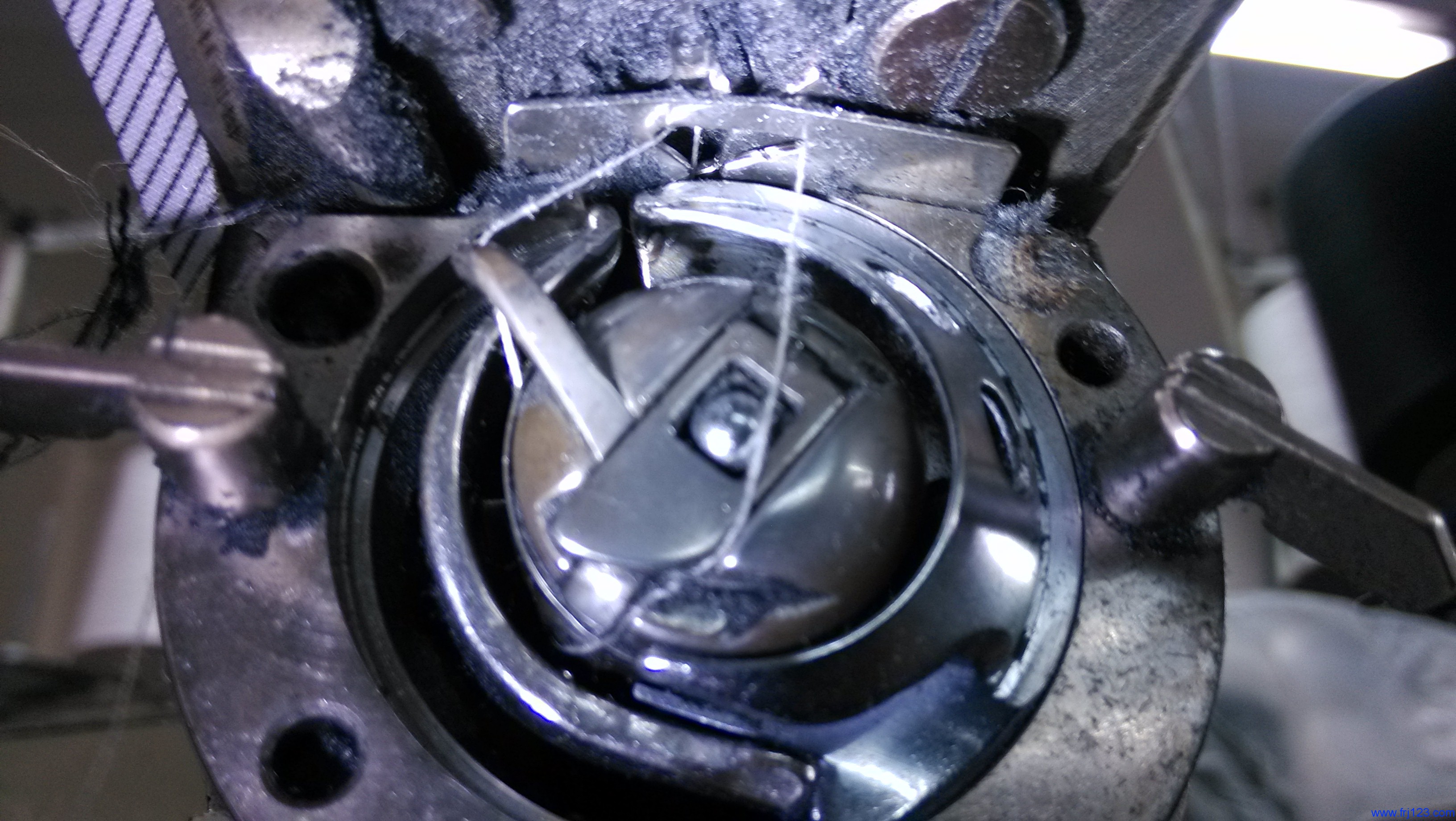

3点位置线圈被分开并达到到最大
-
(991.34 KB, 下载次数: 2209)

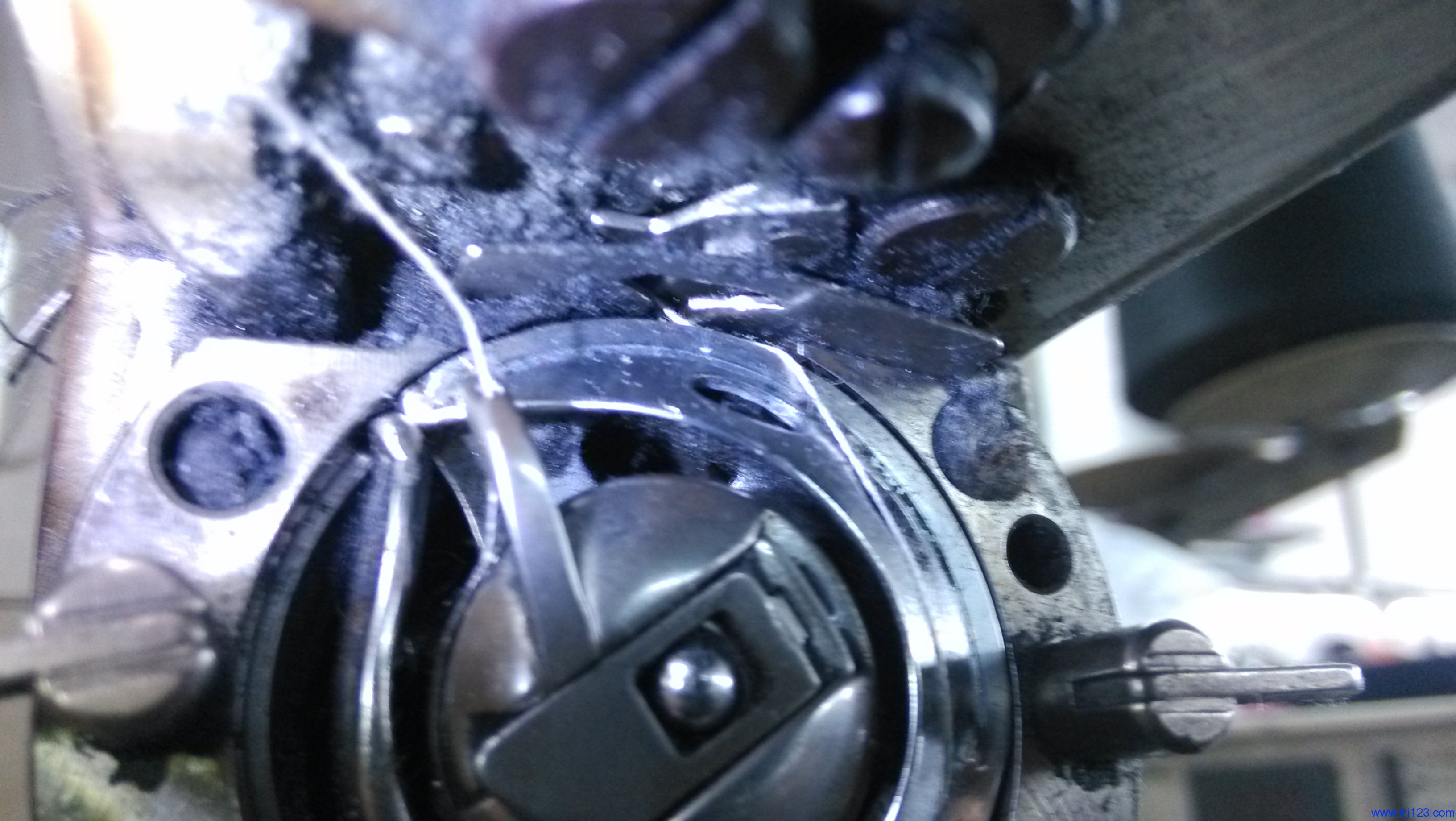

刚过3点位置，动刀开始动作
-
(1.12 MB, 下载次数: 2268)

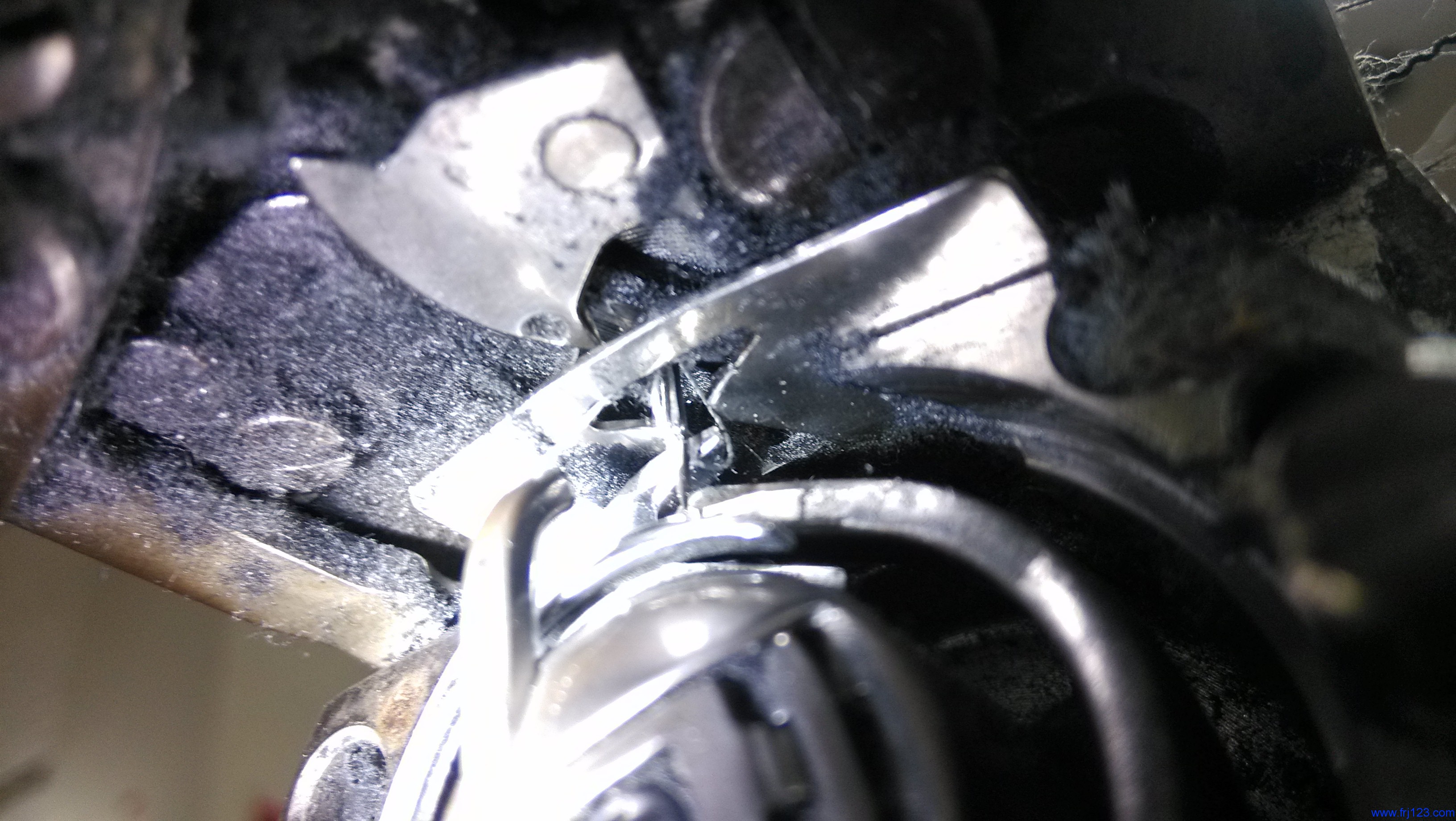

刚过3点位置，动刀开始动作，把外面那条拨开
-
(942.82 KB, 下载次数: 2058)
动刀把线分开
-
(1.09 MB, 下载次数: 2277)

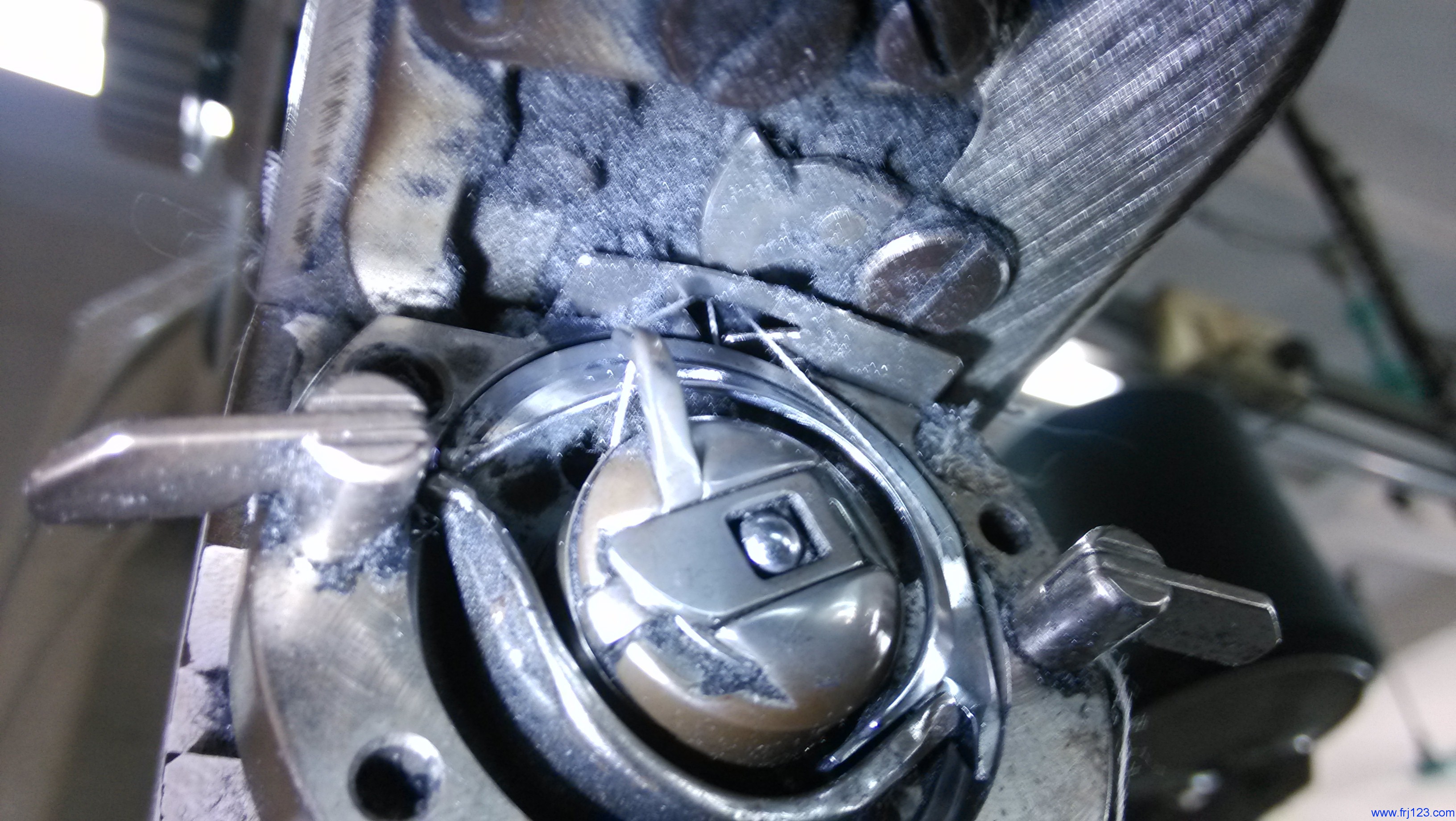

动刀把线分开并达到右极限，里面那条面线和底线已跳到动刀V型刀口
-
(995.82 KB, 下载次数: 2169)
动刀把线分开并达到右极限，里面那条面线和底线已跳到动刀V型刀口
-
(1 MB, 下载次数: 2164)

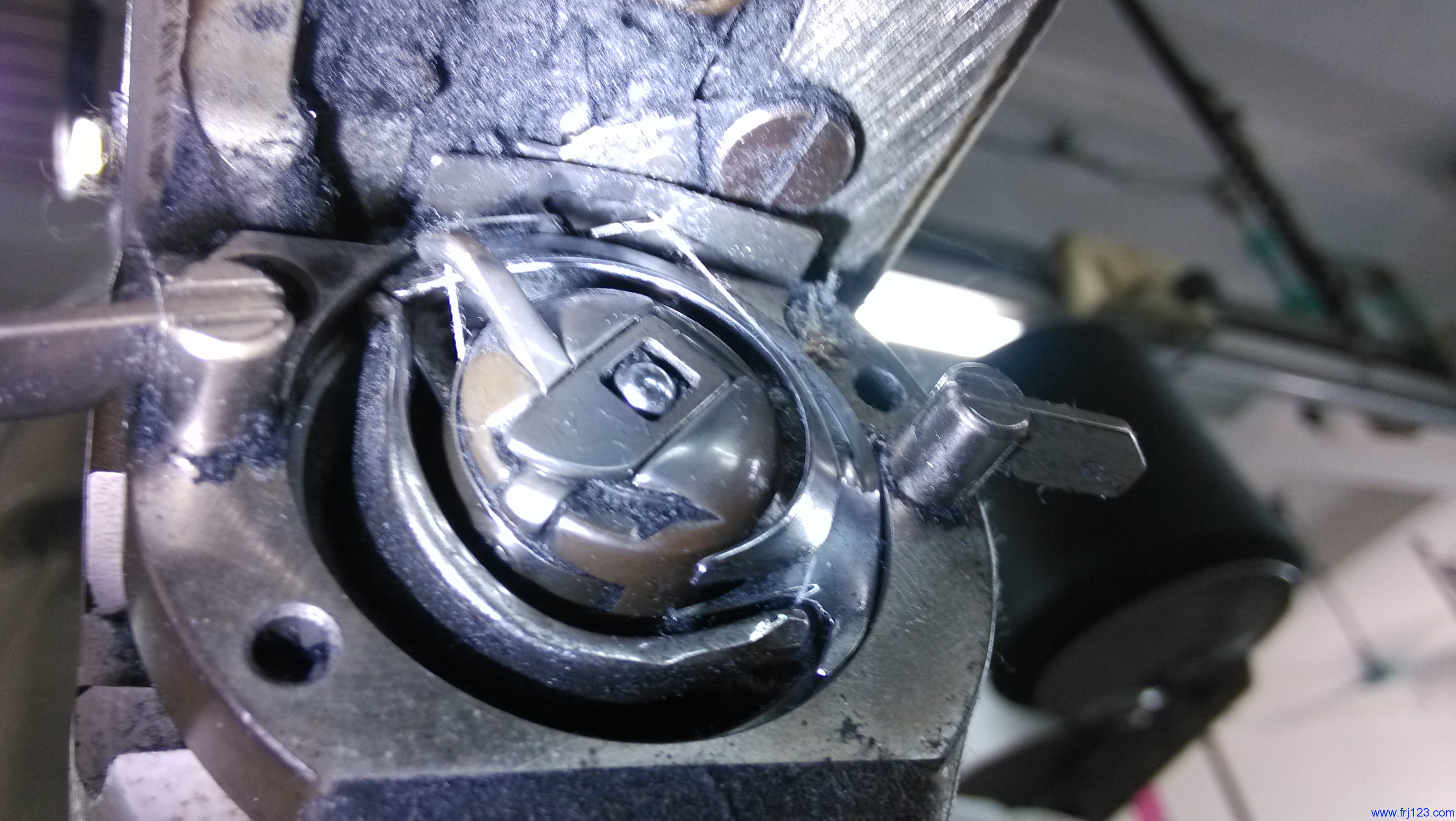

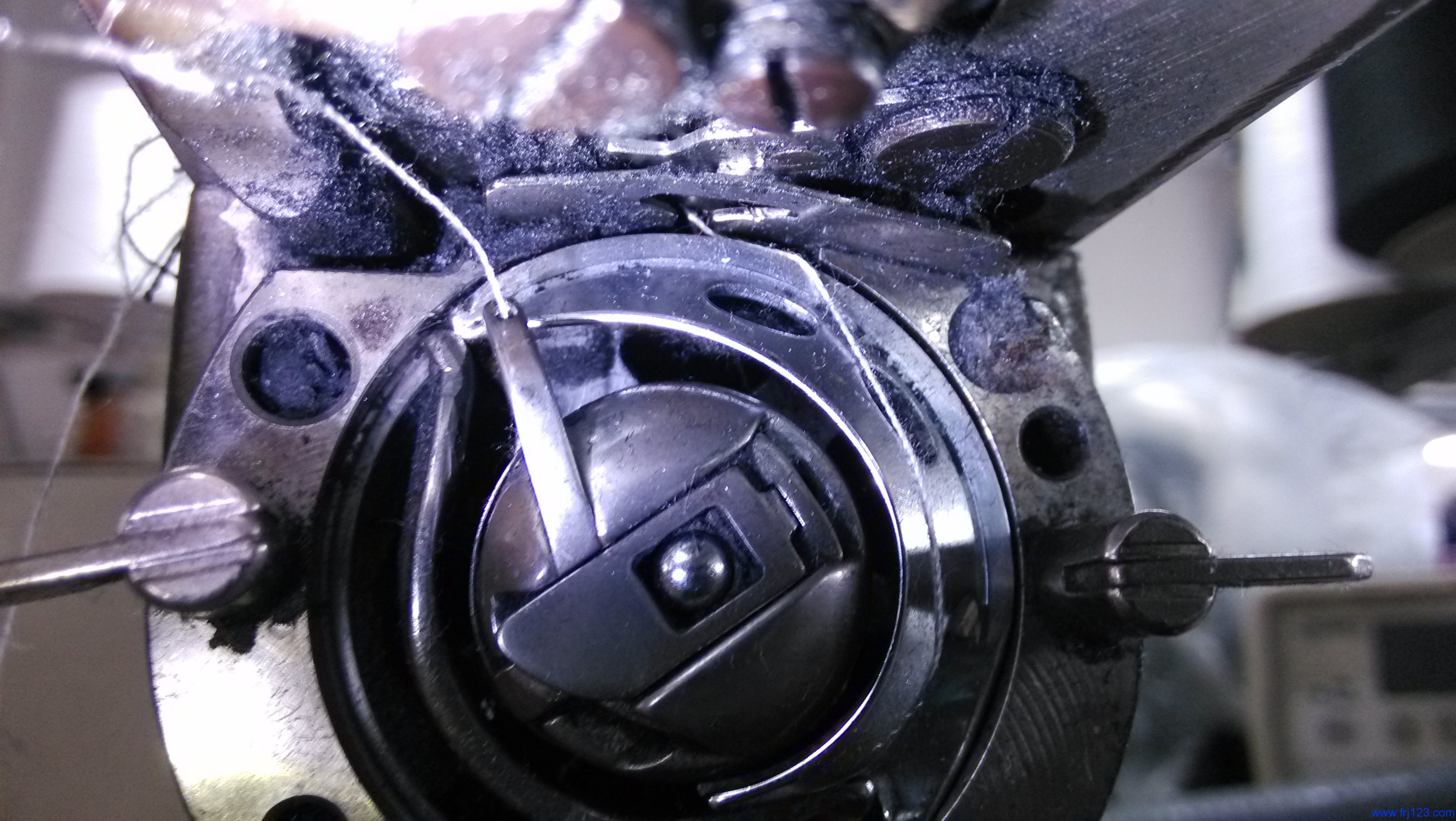

6点位置，动刀开始往回退
-
(1 MB, 下载次数: 2271)
动刀勾住里面线和底线往回退
-
(1.12 MB, 下载次数: 2051)

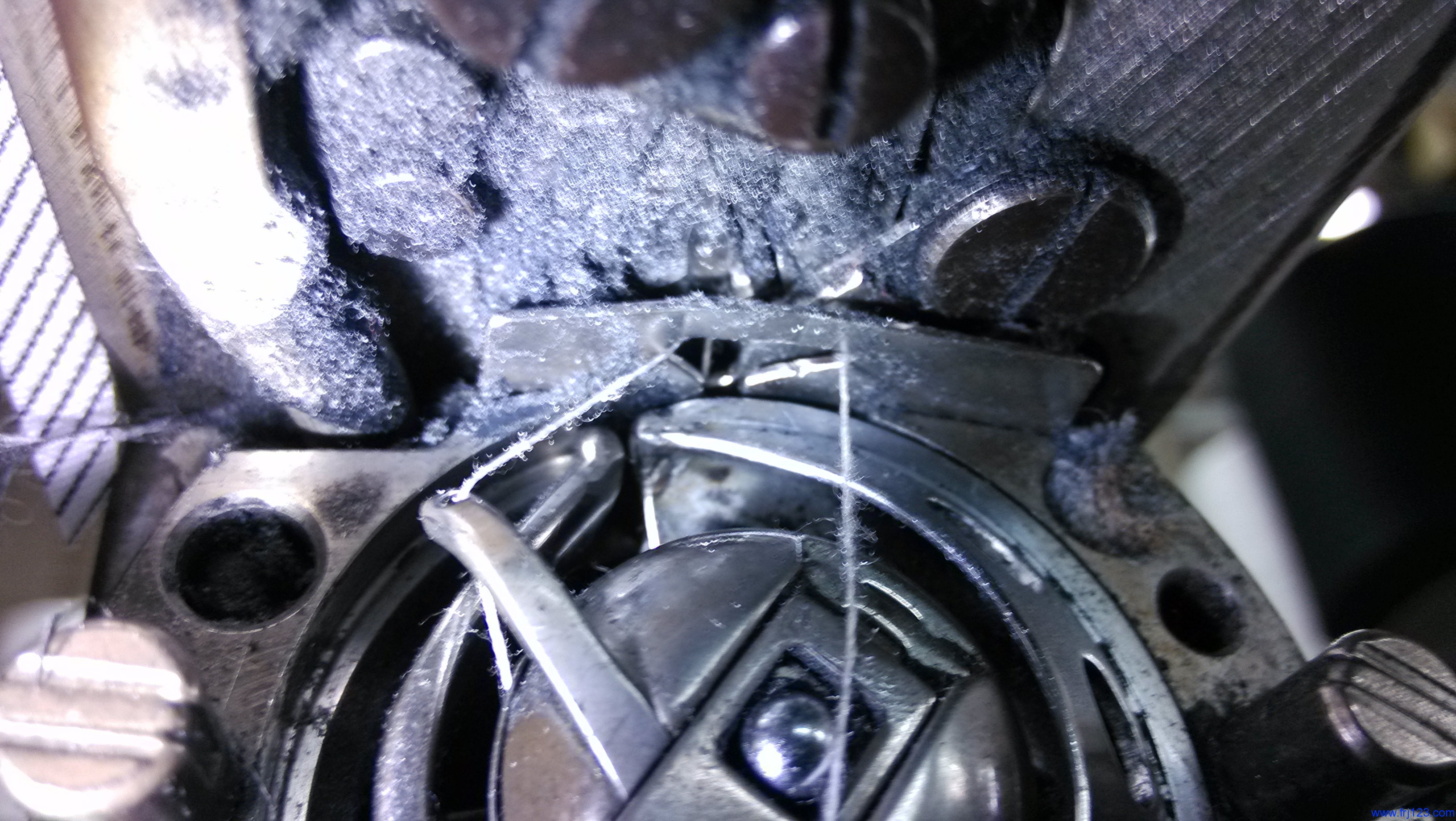

动刀勾住里面线和底线继续往回退，临近定刀相交位置
-
(1.04 MB, 下载次数: 2170)

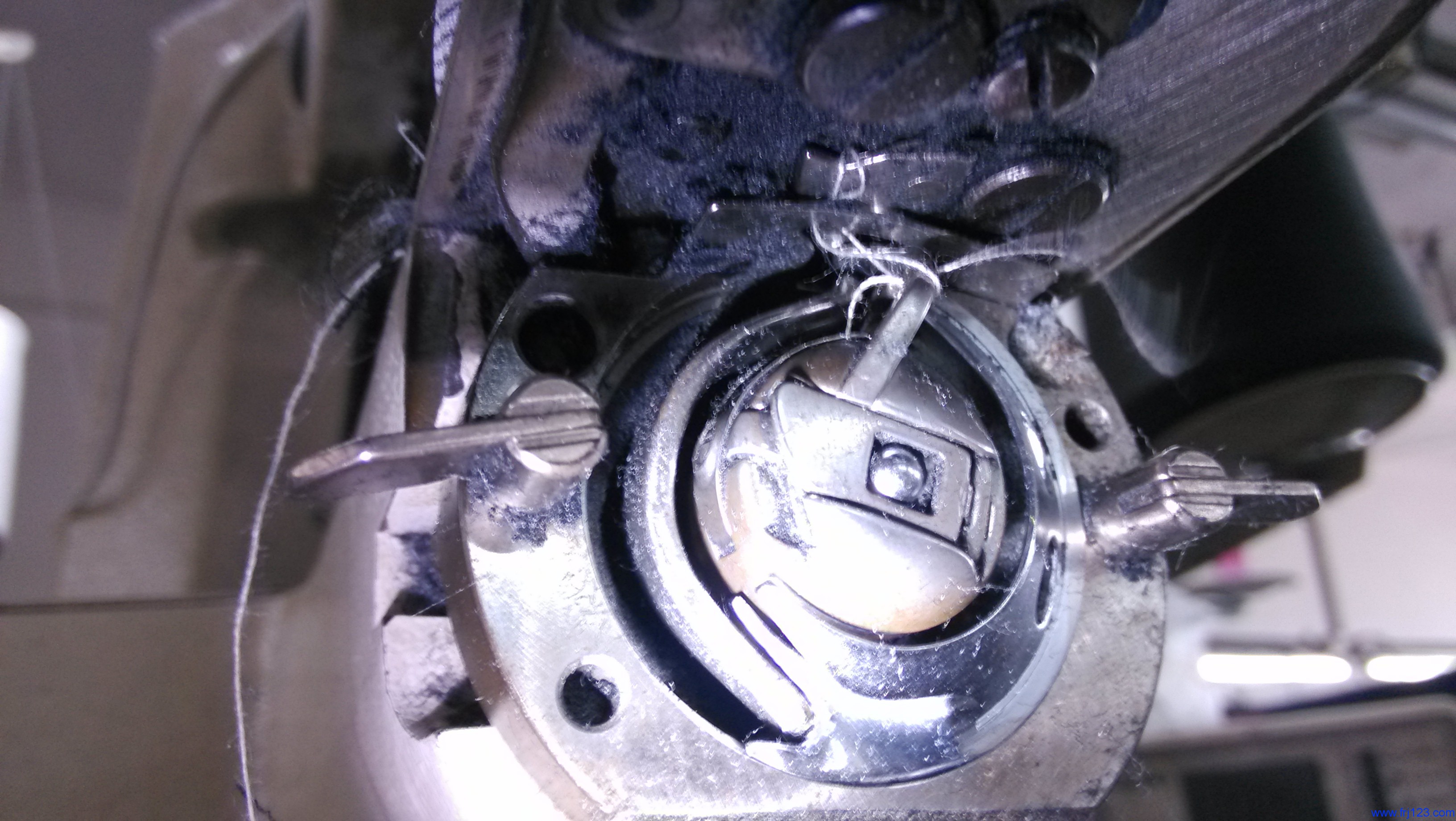

由于梭床磨损或分线片调整不当等原因，分线片不能很好的分线，此时外面的线卡在分线片的里面或在分线片中间 ...
-
(965.25 KB, 下载次数: 2154)
动刀开始往里分线，但不能把线分开
-
(807.92 KB, 下载次数: 2073)
动刀开始往里分线，但不能把线分开
-
(940.4 KB, 下载次数: 2240)

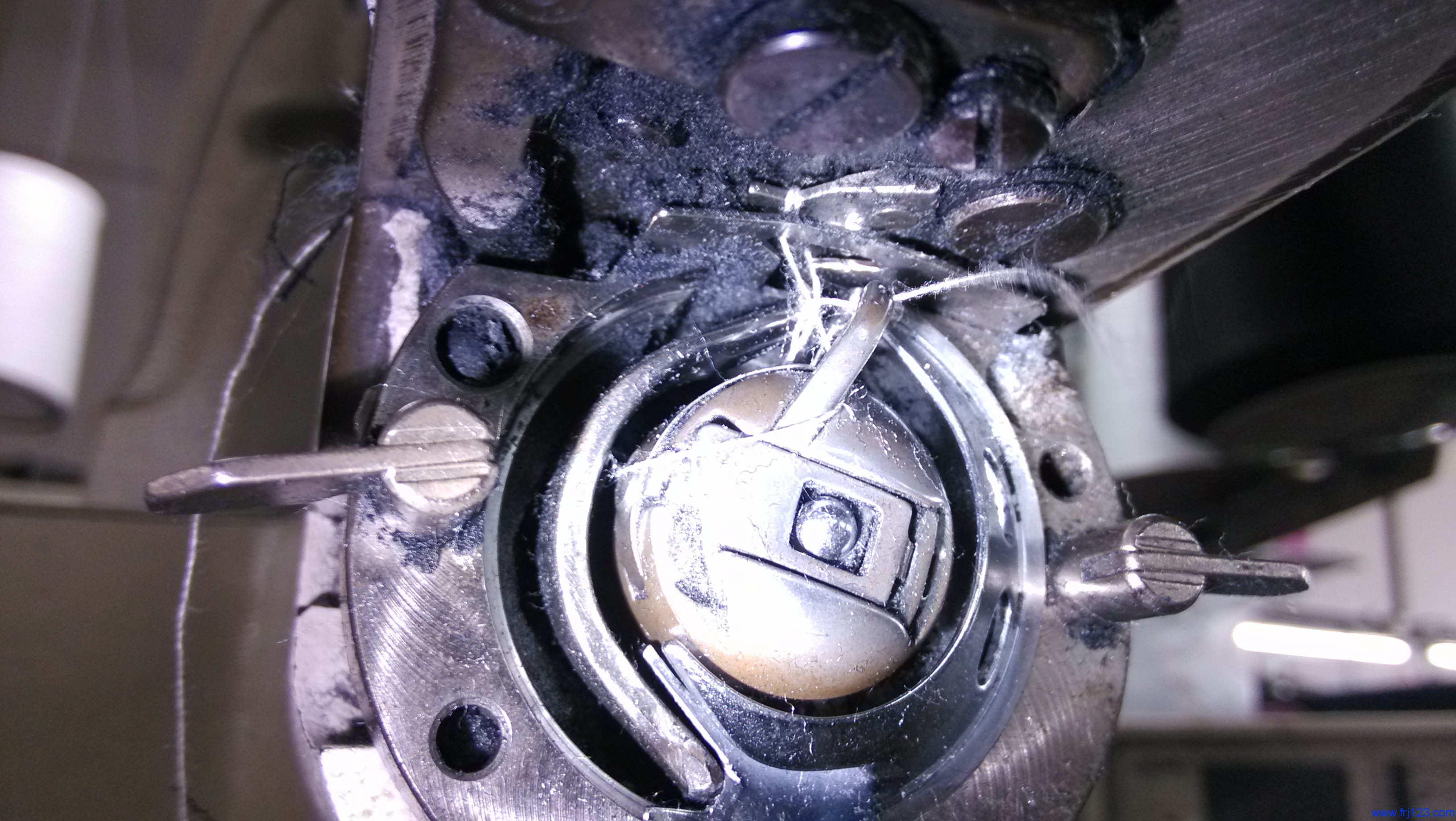

动刀达到右极限，里、外两条线都跑到动刀V型口
-
(827.05 KB, 下载次数: 2178)
动刀达到右极限，里、外两条线都跑到动刀V型口
-
(1.12 MB, 下载次数: 2135)

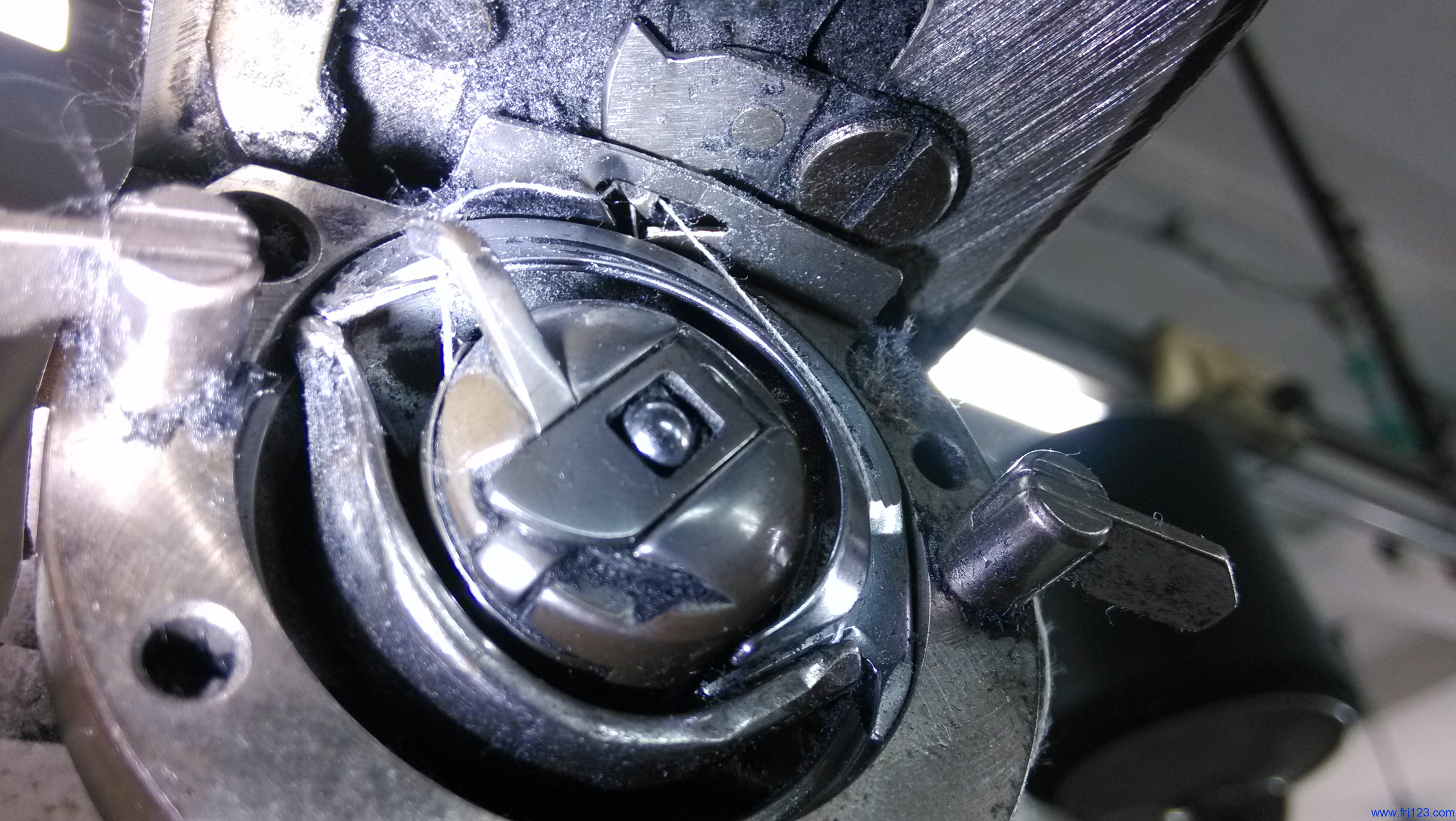

动刀勾住里、外两条线往回剪线
-
(1.02 MB, 下载次数: 2308)
动刀勾住里、外两条线往回剪线
-
(880.03 KB, 下载次数: 2043)
动刀勾住里、外两条线继续往回退，临近动刀与定刀相交处
